Filtre DSL RJ11 RJ45 WIFI Carte réseau connexion par RJ45
Vous avez un ordinateur, vous avez une box, mais de là à aller instantanément sur internet, ce n'est pas toujours évident pour tout le monde.
Si je vous parle de RJ11, RJ45, filtre ADSL ou encore de prise gigogne, est-ce que cela vous dit quelque chose ?
En lisant votre notice sur la connexion de votre box, divers termes vous agressent et vous regrettez déjà de ne pas avoir pris l'option « Installation à domicile ».
Tentons de dénouer tout çà et d'éclaircir la situation.
Le but du jeu, c'est de raccorder la box à la prise murale et cette même box à votre ordinateur. En le disant rien de bien méchant et pourtant à y regarder de plus près, pas toujours facile.

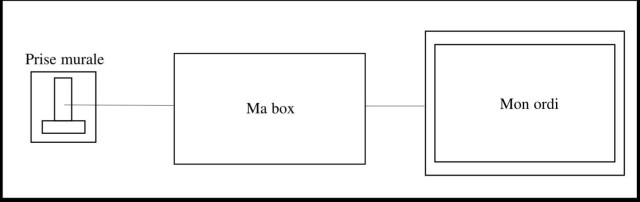

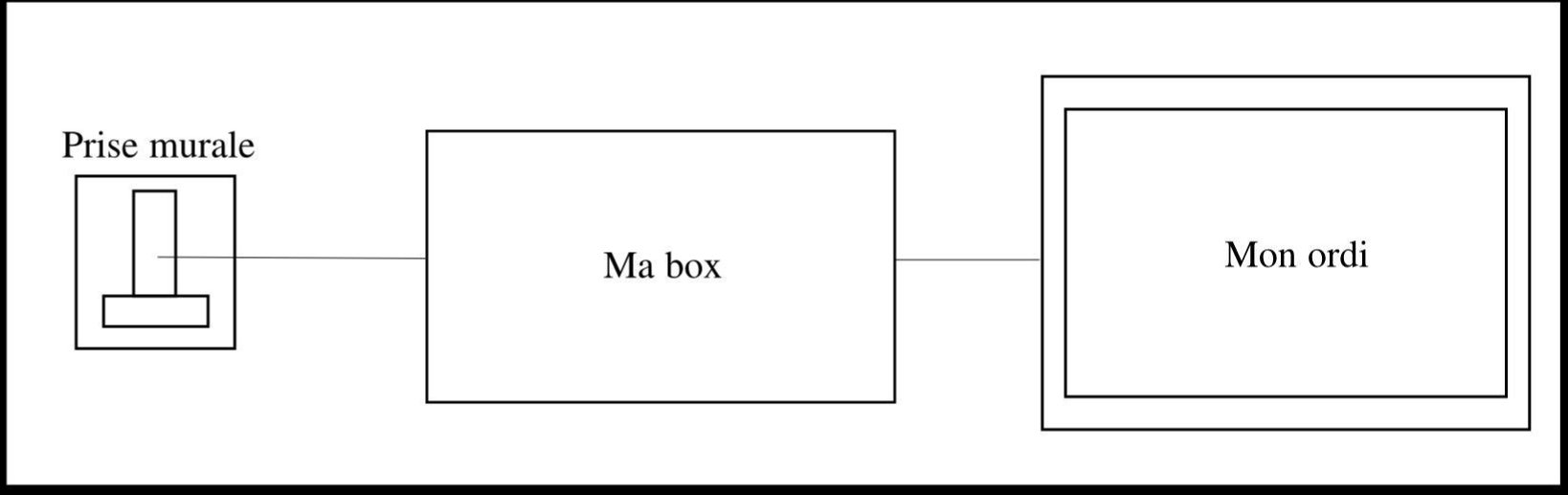

Schématisons au maximum ce que l'on doit faire.
- La prise murale sur laquelle arrive la ligne téléphonique.
- Votre box connectée à la prise murale par un cordon RJ11 au travers d'un filtre ADSL.
- Votre ordinateur connecté à la box par un cordon RJ45.
Et voilà, ça commence, un cordon RJ11, un cordon RJ45, un filtre ADSL ?!?
Il faut donc reconnaître le matériel. Quelques photographies devraient nous aider.

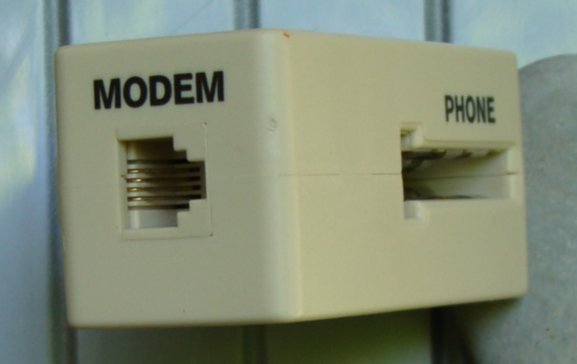

Le filtre ADSL ou DSL. Il se connecte à la prise murale sur laquelle arrive la ligne téléphonique de votre fournisseur d'accès à internet (FAI)
La prise murale téléphonique :
Avant d'aller plus loin, voici donc la première étape. Brancher le filtre ADSL dans la prise téléphonique murale.
Maintenant, les torchons avec les torchons et les serviettes avec les serviettes.

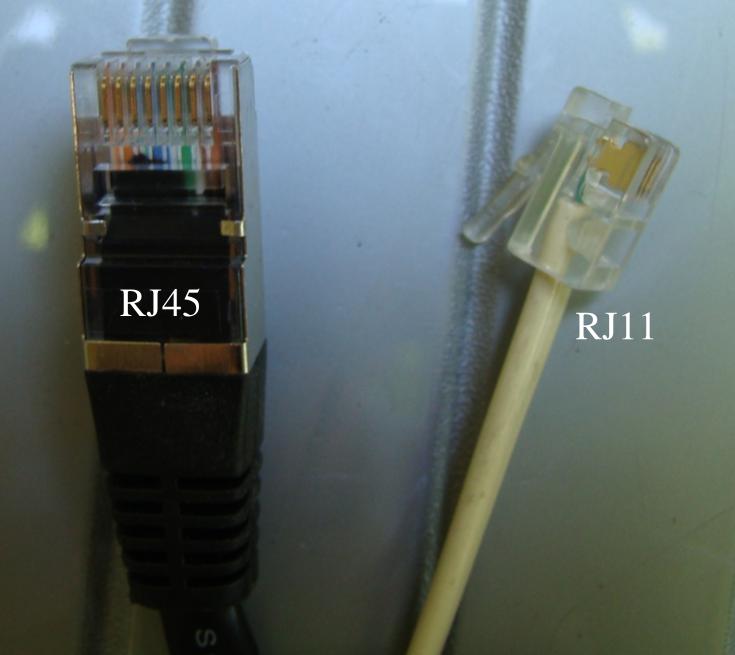

Le RJ11, c'est pour la téléphonie. Le connecteur est plus petit que celui du RJ45.
Le RJ45, c'est pour le réseau. Le connecteur est plus gros que le RJ11.
Deuxième étape, on connecte le câble RJ11 (en bleu) au filtre ADSL (en rouge).
A l'autre bout du câble se trouve un connecteur RJ45. Pourquoi faire simple quand on peut faire compliqué. Cette prise RJ 45 se connecte à votre box souvent dans un emplacement spécifique, nommé : « DSL / TEL » (Pour l'ADSL et la téléphonie).
Donc, troisième étape. Raccordement du RJ45 à la box.
On connecte le côté RJ45 du câble à la prise RJ45 ADSL / TEL de la box.

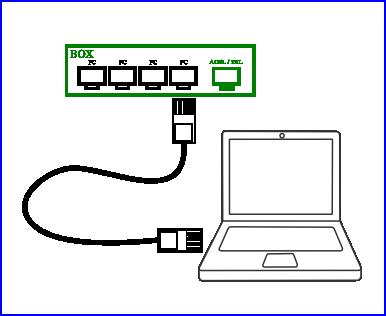

Nous y sommes presque. Il faut maintenant raccorder notre ordinateur à la BOX et là nous sommes dans le domaine du réseau donc, câble avec des connecteurs RJ45.
On connecte un côté du RJ45 à la box et l'autre côté à l'ordinateur. Pas de risque d'erreur pour le RJ45 comme pour le RJ11. Du RJ45 ça rentre dans du RJ45 et du RJ11 ça rentre dans du RJ11.
Et le WIFI alors ?
On verra ça dans un autre article, si vous le permettez.
